مبدل حرارتی صفحه ای

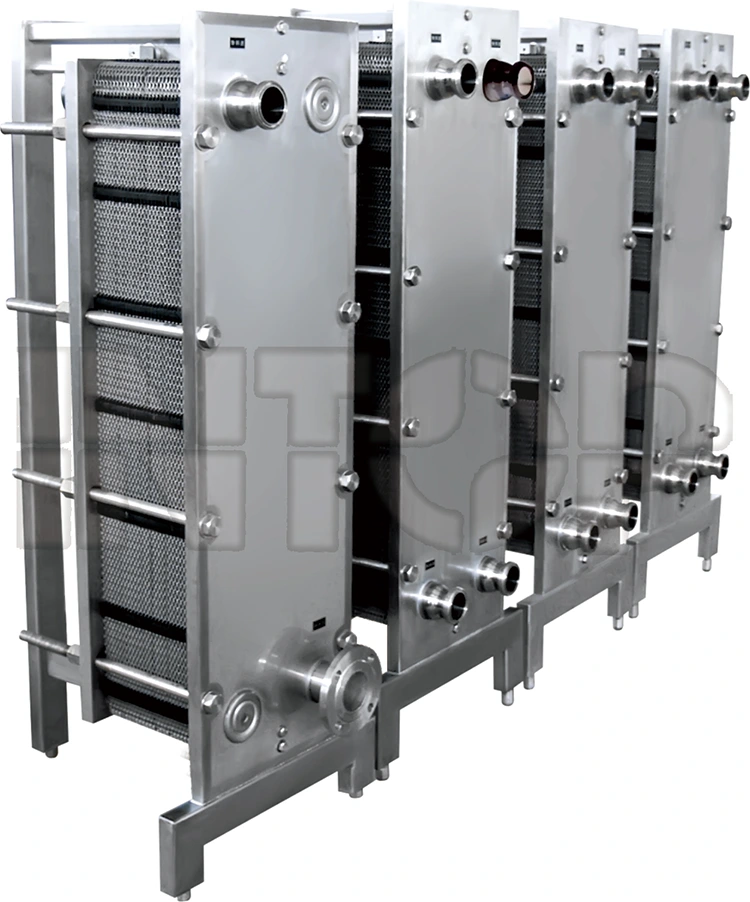

مبدل حرارتی صفحه ای نوع جدیدی از مبدل حرارتی با راندمان بالا است که از صفحات فلزی با اشکال موجدار خاصی که در کنار هم قرار گرفته اند تشکیل شده است. این سازه شامل واشرها، صفحات فشاری (صفحات انتهایی متحرک، صفحات انتهایی ثابت) و قاب ها (میله های راهنمای بالا و پایین، ستون های جلو) می باشد. صفحات مهر و موم شده و توسط واشرهای آب بندی هدایت می شوند و کانال های سیال سرد/گرم را جدا می کنند. محیط تبادل گرما سرد/گرم از هر کانال جریان می یابد و با صفحات جدا شده گرما را مبادله می کند تا دمای مورد نظر کاربر را به دست آورد. هر تخته دارای دهانه هایی در چهار گوشه است که در یک بسته مونتاژ شده و لوله های توزیع و جمع آوری سیال را تشکیل می دهند. پس از تبادل حرارت بین محیط سرد/گرم، از لوله جمع‌آوری مربوطه خود برگشته و بازیافت می‌شود.

اصل ساختار محصول

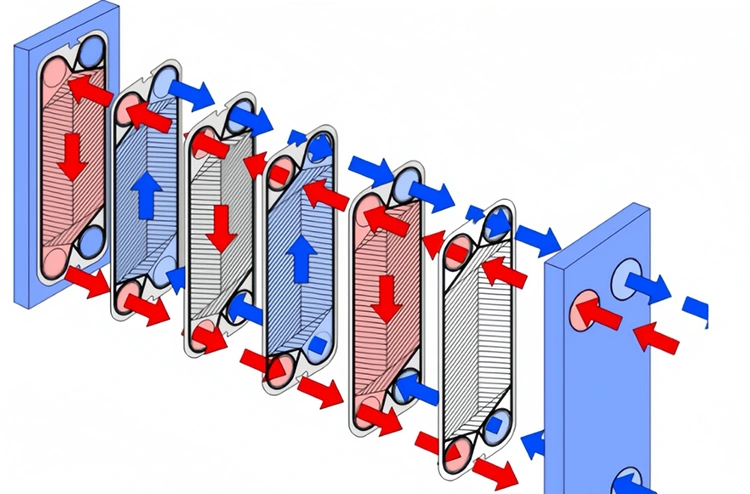

ساختار تک فرآیندی: فقط 2 صفحه حرارت را منتقل نمی کنند - صفحات سر و دم.

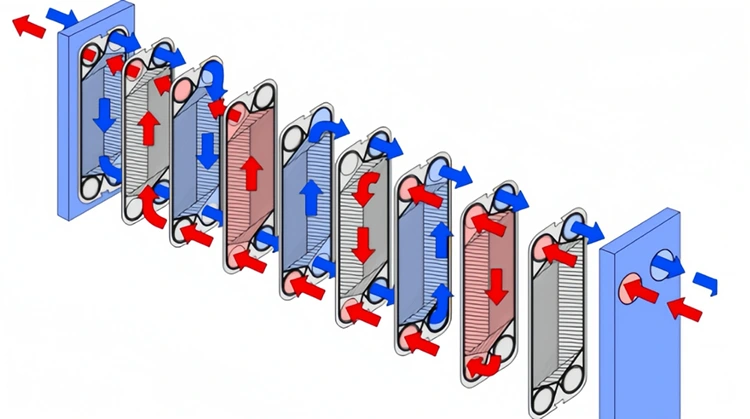

ساختار فرآیند دوگانه: هر فرآیند دارای 3 صفحه است که حرارت را منتقل نمی کند.

ویژگی های محصول

(1) اندازه کوچک و ردپای کوچک؛

(2) راندمان انتقال حرارت بالا؛

(3) مونتاژ انعطاف پذیر؛

(4) مصرف کم فلز.

(5) از دست دادن حرارت کم؛

(6) جداسازی، تمیز کردن و نگهداری آسان.
